描述

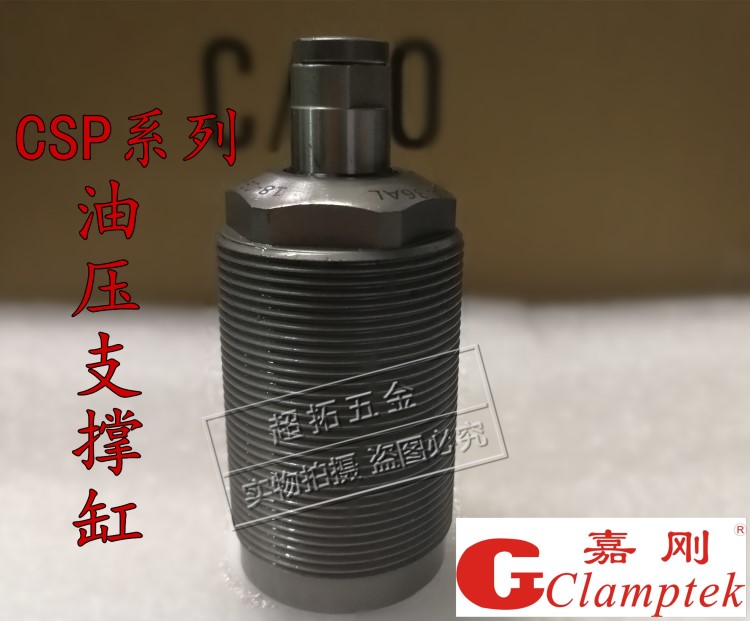

CSP油压支撑缸产品特性
用夹套及双活塞结构而实现的20~70 kgf/cm2规格支撑缸，以较低液压油压力（20～70 kgf/cm2）即可获得高支撑力,最大耐压力7Mpa。活塞杆与工件接触力量小（0.3-0.87kgf以内）、适用于各种类型的工件。
体积小巧（M26~M45）四种，大口径活塞，支撑力强劲，在低压范围内也能稳定工作），无需改变夹具基板的尺寸，在狭小的空间即可配置。安装尺寸与目前市面销售产品内容相同，可互换。
最大操作压力：70 kgf/cm2
最小操作压力：20 kgf/cm2
作动方式：单动式
A型:夹缩支撑,在初始位置时,支撑头在内部弹簧的作用下处于最上端,工作时依靠工件在下放时的重力下压支撑头使之同步向下,在工件稳妥的放在治具上时就停止下行,支撑头也停止下行,加油压后支撑缸锁死给工件提供支撑并停止运行。
B型:上行支撑,在初始位置时,支撑头位于最下端,工件放好后,给支撑缸加油压使支撑头上行,至碰到工件时支撑头立刻停止上行并继续加压至锁死,这样支撑头就在当前位置给工件提供支撑并且停止。
注意事项
支撑柱塞上不能施加偏心负荷
不能施加过载负荷
锁定状态不能转动活塞杆
